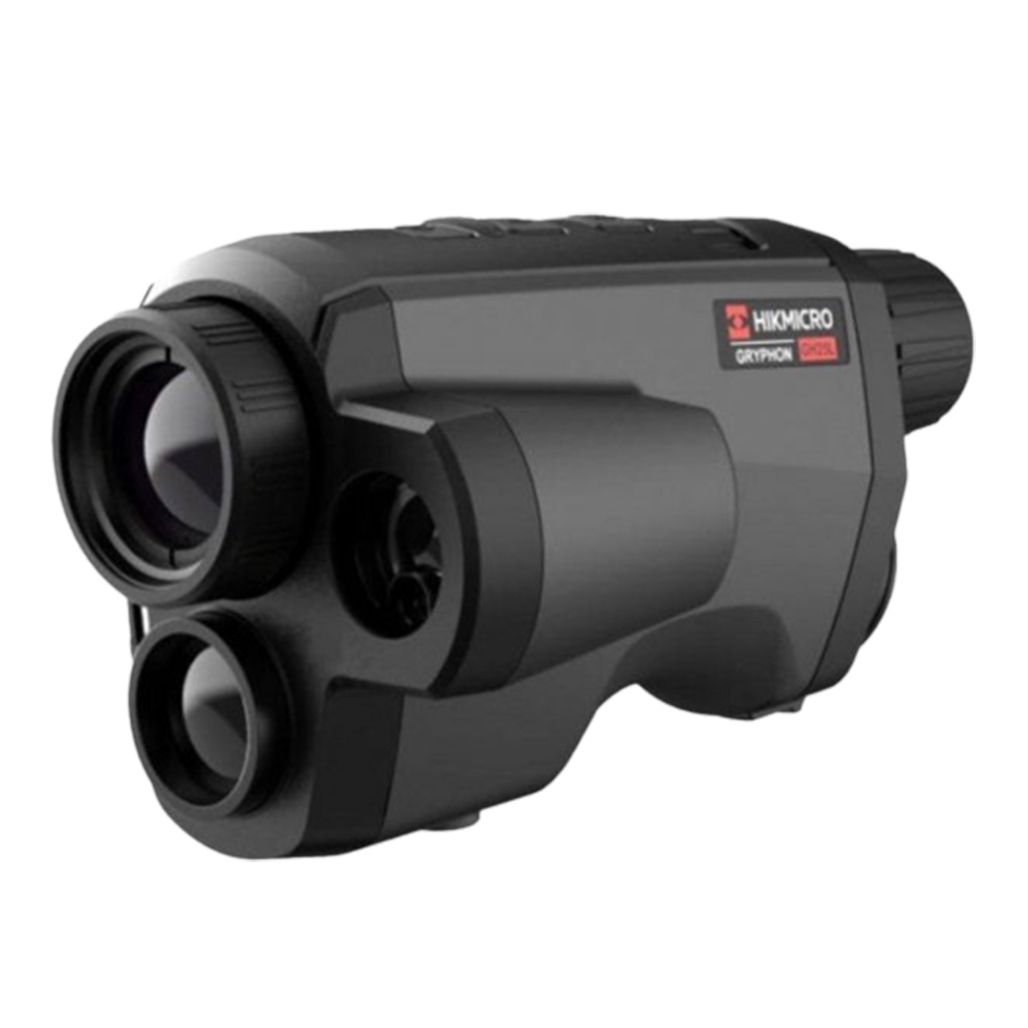

Тепловизор Hikmicro Gryphon LRF GH25L (HM-TS23-25QG/WLV-GH25L)

Дальность обнаружения 1200 м

HikMicro Gryphon GH25L LRF способен обнаружить ростовой объект (1,8х0,5м) с дистанции около 1200 метров. Технических возможностей достаточно для того, чтобы обнаружить осторожного зверя и подойти на дистанцию прямого выстрела. Реализовать эту способность получилось благодаря внедрению передовых сенсоров VOx 384 х 288 pix. @ 12 µm (NETD <35 mK) и мощной германиевой оптике. Цифровое увеличение х8 поможет точно идентифицировать животное и определить его трофейность.

Цветовые палитры и режимы отображения

Система отображения монокуляра HikMicro Gryphon GH25L LRF поддерживает возможность смены цветовой палитры. Каждый вариант имеет оптимальные настройки для разных условий наблюдений и дистанции.

Доступны следующие цветовые палитры и режимы:

• White Hot (Горячий белый)
• Black Hot (Горячий черный)
• Red Hot (Горячий красный)
• Fusion (Цветной)
• Режим Visible (Слияние)
• Режим Image Fusion (Совмещение цифрового изображения и тепловой сигнатуры)

Цветовые палитры с контрастными оттенками «White Hot», «Black Hot» и «Red Hot» эффективны при дальних наблюдениях в неблагоприятных условиях, отчетливо выделяя контрастный объект на холодном фоне.

Fusion

Цветная палитра с теплыми тонами, отражающими температурный градиент на поверхности. По глубине того или иного оттенка можно определить наиболее горячие места и лучше рассмотреть цель.

Visible

Цветовое решение «Visible» активирует режим слияния сразу нескольких палитр.  На экране одновременно может быть видны следующие цвета: белый, желтый, красный, розовый и пурпурный. Каждый отвечает за свой температурный диапазон. Опция рекомендована для коротких дистанций.

Image Fusion

Новинка серии HikMicro Gryphon – функция «Image Fusion». После активации режима в поле зрения появится изображение, полученное в результате слияния картинки с цифровой камеры и тепловой сигнатуры. Доступны ручные настройки прозрачности для выбора наиболее оптимального качества изображения. В результате становятся доступны кадры, которые не возможно было получить при помощи одного лишь тепловизора.

Цифровая камера

Тепловизионный монокуляр HM-TS23-25QG/WLV-GH25L оснащен цифровой камерой 1/2” Progressive Scan, построенной на высокочувствительном сенсоре CMOS размером 1920 × 1080 рх. Изображение HD качества доступно в режиме реального времени даже при низком уровне освещенности. Чувствительности матрицы  0.001 Lux достаточно для улавливания минимального отраженного излучения в диапазоне от 400 до 1000 nm, что позволяет формировать качественную и насыщенную картинку, например в глубоких сумерках. Просматривать видео можно как отдельно с цифровой камеры, так и совместно с тепловизором.

Тепловизионный блок

В основе тепловизионного модуля лежат матрицы фокальной плоскости FPA (от англ. Focal plane array) размером 384x288 pix выполненные по технологиям с плотностью посадки детекторов 12 мкм. Это неохлаждаемый микроболометр из оксида Ванадия VOx с высоким порогом температурной чувствительности NETD (Noise Equivalent Temperature Difference) <35 мК. В отличие от монокристаллов на аморфном кремнии (Asi), ванадиевые матрицы обладают устойчивым изображением, полученным за счет снижения количества шумов. Более низкое температурное сопротивление детекторов помогает строить более четкую картинку с хорошо различимыми границами и контурами. Спектральный диапазон чувствительности находится в пределах 8 - 14 нм, что полностью соответствует требованиям для обнаружения ИК-излучения в длинноволновой его части LWIR (Long-wavelength infrared). Земная атмосфера полностью прозрачна, не является помехой для прохождения сигнала. Частота обновления кадров 50 Гц позволяет с комфортом наблюдать за движущимися с высокой скоростью объектами.

Функции улучшения качества изображения

В серии монокуляров HikMicro Gryphon есть целый ряд цифровых обработчиков изображения, в основе которых лежат передовые алгоритмы обработки данных. Разработчикам удалось на порядок повысить качество картинки, ее информативность.

Доступны следующие функции улучшения:

• AGC (Auto Gain Control) – автоматическая выравнивание динамического диапазона, коррекция шумов повысила резкость, общий контраст и детализацию элементов
• DDE (Digital Detail Enhancement) – функция цифровой прорисовки деталей, реализована на подмене недостающих фрагментов
• 3D DNR (3D Digital Noise Reduction) –опция цифрового улучшения на лету меняет некачественные участки на более удачные с предыдущих кадров

Мощная оптика

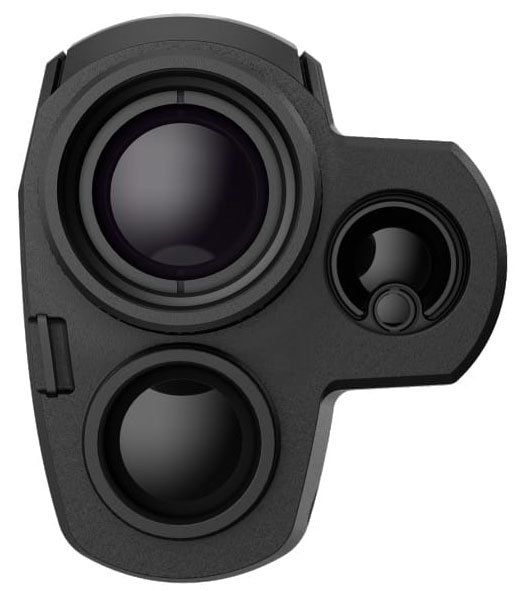

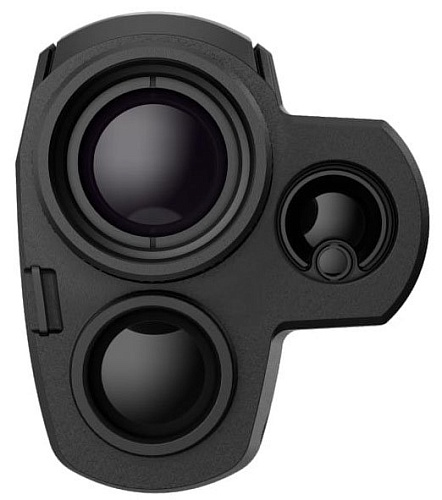

HikMicro Gryphon GH25L LRF оснащен длиннофокусным германиевым объективом F35 / f1.0. Минимальная дистанция фокусировки – 2 м. Доступно оптическое увеличение в диапазоне от 2,39 до 19,1 крат, увеличение можно менять как плавно, так и дискретно с шагом х1, x2, x4, x8. Угол поля зрения 10,5° x 7,9° позволяет видеть область пространства  18,4 х 13,8 м на удалении 100 метров. Передняя линза изготовлена из металла Германия (32Ge), именно этот материал наиболее оптимален, так как является полностью прозрачным в длинноволновом спектре ИК-излучения.

Лазерный дальномер

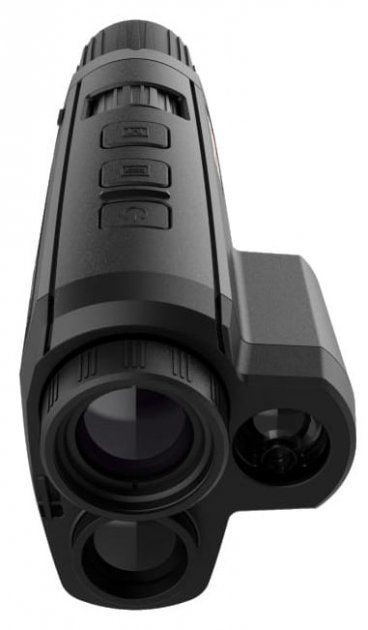

Встроенный лазерный дальномер значительно расширил функционал Хикмикро Грифон GH25L LRF. Прибор выполнен в размере одного окулярного блока, интегрирован в общую конструкцию. Дальность действия – 600 м, погрешность измерения ± 1м. Работает на длинах волн невидимого диапазона 905 nm. Класс лазерной безопасности 1. Режим работы – непрерывное сканирование, данные о величине отображаются в поле зрения на основном экране.

Полноцветный OLED дисплей

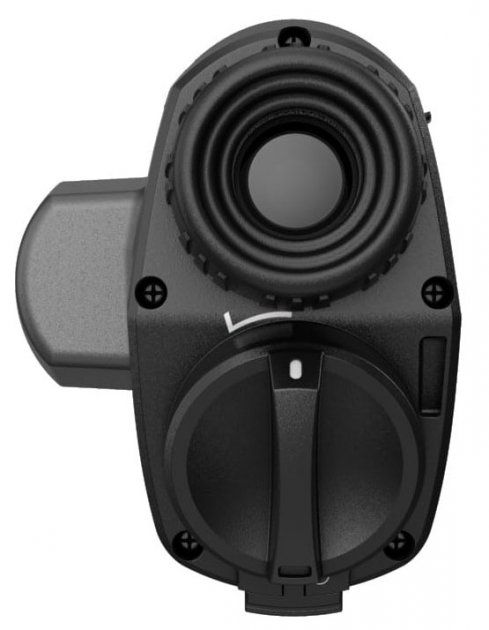

В окулярном блоке установлен полноразмерный OLED (0.39 inch) микродисплей с разрешением 1024х768, транслирующий потоковое видео в HD качестве. Высокая плотность пикселей, окулярная увеличивающая линзовая система предоставляют качественную картинку с глубокой цветовой насыщенностью. Низкий уровень энергопотребления, стойкость к минусовым температурам позволяют использовать прибор при морозах до -30°C. Диоптрийная корректировка поможет людям с дефектами зрения идеально настроить оптику под свои особенности. Выходной зрачок вынесен на расстояние 15 мм. Частота смены кадров 50 Гц. Транслируемое изображение динамичных сцен без рывков и залипаний.

Мобильное приложение T-Vision

HikMicro Gryphon GH25L LRF поддерживает возможность сопряжения и совместной работы с цифровыми гаджетами на iOS и Android. С любого телефона или планшета можно управлять настройками монокуляра, обмениваться файлами, в режиме реального времени просматривать потоковое видео на экране своего гаджета. Для этого потребуется установка фирменного приложения «T-Vision», найти которое можно на популярных сервисах App Store(iOS) и Google Play TM (Android). Попасть на страницу скачивания можно просканировав QR-код под этим описанием.

Встроенный фото- видеорекордер

Тепловизионная камера HikMicro Gryphon GH25L LRF имеет встроенный видеорекордер, который пишет видео и фото в привычных форматах: .mp4 и .jpg. Для старта записи достаточно нажатия одной кнопки на блоке управления.  Файлы сохраняются во внутренней памяти устройства, объемом 16 Гб. Места достаточно для 10 часов видео, или нескольких десятков тысяч фото. Скачать файлы можно по Wi-Fi или через кабель USB Type-C (имеется в комплекте поставки). Интегрированный в аппаратную часть модуль Wi-Fi, обеспечивает совместную работу с цифровыми устройствами. Режим «точка доступа» транслирует потоковое видео, сигнал могут принимать одновременно до 5-ти устройств, таким образом наблюдать за всем, что попало в поле зрения тепловизора на экранах своих гаждетов, могут сразу несколько человек.

Прочный пластиковый корпус влагозащита IP67

Корпус тепловизора Хикмикро Грифон GH25L LRF изготовлен из конструкционного пластика. По международной системы стандартов IEC 60529 имеет класс защищенности IP67. Прибору не страшны случайные удары и падения на скалистый грунт. Оптика может безотказно работать при высокой влажности и под интенсивными осадками в виде дождя или снегопада. Диапазон рабочих температур от -30 до +55°С подходит под климатические условия Украины.

Питание

Тепловизионная камера в качестве источника питания использует перезаряжаемый аккумулятор типоразмера 18650. Полностью заряженного его хватит на 5,5 часов непрерывной работы прибора при максимальном уровне энергопотребления. Потребляемая мощность <1500 мВт, ток потребления 2А. Прибор может работать от внешнего источника питания, на корпусе под водонепроницаемой крышкой расположен разъем USB Type-С.
